Цифровая фотограмметрическая система PHOTOMOD позволяет решать весь спектр задач от сбора данных для построения сетей фототриангуляции до создания трехмерных моделей местности.

ЦФС PHOTOMOD
ЦФС PHOTOMOD
7.3.3788 ×64
Скачать Lite-версию
Фототриангуляция
Цифровая модель рельефа
Ортотрансформирование
2D и 3D-векторизация
3D-моделирование
Ключевые характеристики
  • Поддержка различных типов съемочных систем.
  • Широкий набор обменных форматов, обеспечивающий совместимость с другими фотограмметрическими и геоинформационными системами.
  • Поддержка большого числа систем координат, а также возможность задания собственной системы координат.
  • Контроль качества на всех стадиях технологического процесса.
  • Различные способы стереонаблюдения.
  • Поддержка различных средств ввода (3- и 5-кнопочные мыши, специализированные 3D-манипуляторы).
Ключевые характеристики
Достоинства системы
Достоинства системы
  • Замкнутый технологический цикл получения всех видов конечной продукции: ЦМР, 3D-векторов, ортофотопланов, цифровых карт, трехмерных моделей местности.
  • Автоматизация фотограмметрических процессов.
  • Гибкая модульная конфигурация, позволяющая подобрать оптимальную комплектацию продуктов PHOTOMOD для решения тех или иных задач.
  • Распределенная сетевая среда для реализации больших проектов.
  • Высокая производительность и надежность системы.
  • Оптимальное соотношение цена/производительность.
Поддержка и обучение
  • Простота установки и конфигурирования.
  • Легкость в изучении, удобство использования.
  • Квалифицированная и оперативная техническая поддержка.
  • Различные уровни обучения работе с системой.
  • Полная техническая документация.
  • Основная система для подготовки инженеров-фотограмметристов в вузах России.
  • Широкое распространение в России и других странах мира.
Поддержка и обучение
Лицензии и сертификаты
Лицензии и сертификаты
  • Свидетельство об официальной регистрации программы для ЭВМ № 2006611569 (11.05.2006)
  • Единый реестр российских программ для ЭВМ и баз данных (Приказ Минкомсвязи России от 08.11.2016 №2277)
  • Сертификат соответствия требованиям добровольной сертификации программного обеспечения маркшейдерских работ (№ СДС-ПО.RU.2018.C.0024)
  • Свидельство на товарный знак PHOTOMOD № 174835 (7.05.1999)
  • Зарегистрированная торговая марка в Европейском Союзе ( T014301306 EUIPO)
  • АО «РАКУРС» обладает лицензией на проведение работ, связанных с созданием средств защиты информации Министерства Обороны РФ (№ 1700, от 23.11.2018)
Применение
ЦФС PHOTOMOD может использоваться как локальная полнофункциональная цифровая фотограмметрическая станция, распределенная сетевая среда для реализации больших проектов. ЦФС PHOTOMOD доступна в облачных сервисах (GeoCloud, cloudeo) и в аренду.
Локальная полнофункциональная цифровая фотограмметрическая станция.
Распределенная сетевая среда для реализации больших проектов.
Облачный сервис с гибкой конфигурацией вычислительных средств и хранения данных.

Результаты формирования

Приведенная цена соответствует стоимости одной лицензии, расчет полной стоимости заказа производится специалистами компании согласно скидкам: 2-я копия - 10%, 3-я копия - 12,5%, 4-я копия - 15%,5-я копия - 17,5%, 6-я копия - 20%, более – по запросу».
Результатов не найдено. Попробуйте указать другие входные и выходные данные.

Пространственная фототриангуляция

Для точного расчета элементов ориентирования снимков, обеспечивает высокую геометрическую точность конечных продуктов: ЦМР, ортофотопланов, цифровых карт.

Цифровые модели рельефа и местности

По результатам стереообработки блоков аэро-и космических изображений создаются цифровые модели рельефа и местности. Построенная в PHOTOMOD цифровая модель рельефа — это гарантия высокого качества ортофотоплана,а также источник подробной информации о высотах местности для выполнения аналитических задач.

2D и 3D-векторизация

Полученные в процессе векторизации объекты могут составлять топографическую основу картографической продукции или служить исходными данными для создания математической модели (геометрии) сцены при трехмерном моделировании местности.

Ортотрансформирование и создание мозаик

Выходной продукт (ортофотоплан) представляется в виде единого кадра или набора листов в заданной картографической проекции с зарамочным оформлением.

3D-моделирование

Полученные модели благодаря высокому метрическому качеству могут использоваться при решении прикладных аналитических задач, а благодаря визуальной привлекательности и наглядности могут быть полезными при создании ярких и убедительных мультимедийных презентаций и роликов.

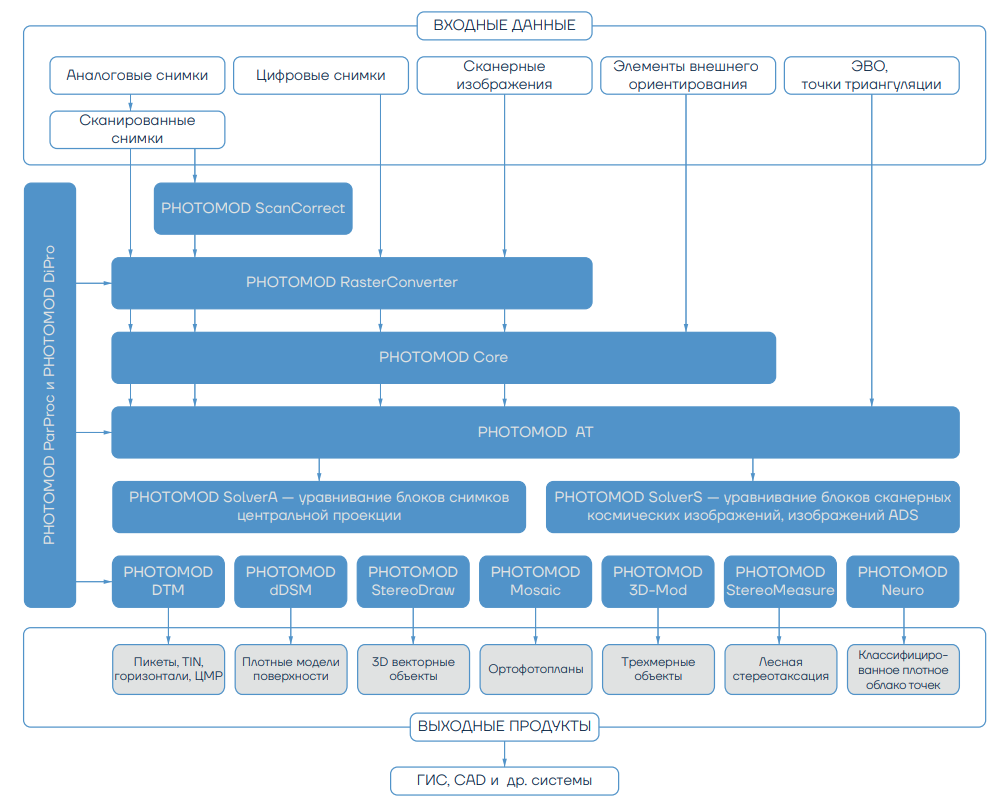

Гибкость цифровой фотограмметрической системы PHOTOMOD заключается в ее модульности. Каждый модуль системы предназначен для выполнения необходимых операций на соответствующем этапе обработки проекта. Вы покупаете только те модули и в таком количестве, которое необходимо для вашего технологического цикла. Таким образом достигается оптимальная настройка конфигурации системы под конкретное производство.

12 основных модулей PHOTOMOD

  • PHOTOMOD Core — управляющая оболочка
    Единая управляющая оболочка системы PHOTOMOD служит для подключения функциональных возможностей различных модулей, а также реализует средства для создания и управления проектами, формирования блока изображений, управления камерами проекта, просмотра/импорта/экспорта ЦМР, векторов, точек триангуляции, просмотра данных обработки в 3D-окне, просмотра отчетов, моновекторизации, импорта элементов внешнего ориентирования и построения накидного монтажа с учетом различных входных данных.

  • PHOTOMOD AT — выполнение этапа построения сети фототриангуляции
    PHOTOMOD AT служит для выполнения этапа построения сети фототриангуляции. Этап сбора данных в PHOTOMOD AT включает: внутреннее ориентирование снимков, ввод и измерение координат опорных точек, измерение координат связующих точек в областях продольного и поперечного перекрытия. Данные построения сети используются далее при уравнивании.
    Подробнее

  • PHOTOMOD SolverA — уравнивание сетей фототриангуляции для снимков в центральной проекции
  • PHOTOMOD SolverS — уравнивание сетей фототриангуляции для сканерных снимков
    PHOTOMOD SolverA и SolverS предназначены для уравнивания маршрутных и блочных сетей фототриангуляции. Для уравнивания блока снимков центральной проекции и космических сканерных снимков в системе предусмотрено несколько методов уравнивания. Контроль точности результатов уравнивания отображается графически в виде векторов ошибок.

  • PHOTOMOD DTM — построение ЦМР
    PHOTOMOD DTM предназначен для создания цифровых моделей рельефа (ЦМР). Возможность работы с ЦМР в различных видах (набор пикетов, TIN, матрица высот, горизонтали), редактирование в моно/стереорежиме, просмотр и анализ в 3D-окне и широкий набор вспомогательных функций для обработки ЦМР делают PHOTOMOD DTM гибким и удобным инструментом для решения большинства задач. Имеется множество форматов импорта/экспорта векторных объектов, TIN и матрицы высот.
    Подробнее

  • PHOTOMOD dDSM — построение плотной модели поверхности
    В системе PHOTOMOD предусмотрена возможность построения плотной матрицы высот методом SGM (Semi-Global Matching), размер ячейки которой соответствует одному пикселу изображения.
    Подробнее

  • PHOTOMOD StereoDraw — стереовекторизация и трехмерное моделирование
    PHOTOMOD StereoDraw предназначен для создания и редактирования трёхмерных векторных объектов в стереорежиме с привязкой к классификатору. Трёхмерные векторные объекты (3D-векторы) в дальнейшем могут использоваться как базовая основа для построения модели рельефа при загрузке в PHOTOMOD DTM. Существует возможность создания трехмерных моделей в программе PHOTOMOD 3D-Mod, которая входит в состав PHOTOMOD StereoDraw. Кроме того, поддерживается импорт созданных векторных объектов из множества распространенных форматов и экспорт в различные форматы.
    Подробнее

  • PHOTOMOD 3D-Mod — построение и отображение трехмерных метрически точных моделей местности
    PHOTOMOD 3D-Mod предназначен для построения и редактирования трехмерных моделей местности с текстурами объектов, а также для создания анимированных презентаций построенных моделей. PHOTOMOD 3D-Mod — это эффектный и выгодный способ преподнесения информации о местности, наглядно демонстрирующий взаиморасположение объектов, планировку населенных пунктов и панорамы современных городов.
    Подробнее

  • PHOTOMOD Mosaic — построение ортофотопланов
    PHOTOMOD Mosaic предназначен для построения ортофотопланов из отдельных растровых изображений. В процессе построения корректируются геометрические и фотометрические искажения. Результатом ортотрансформирования является единый лист или набор листов в заданной картографической проекции. Создание ортофотопланов возможно в режиме распределенной обработки. Для контроля точности построения ортофотопланов существует возможность отображения векторов ошибок на точках — разница проекции положения одной и той же точки с разных снимков на используемую матрицу высот.
    Подробнее

  • PHOTOMOD StereoMeasure — решение лесотаксационных задач
    Программный модуль PHOTOMOD StereoMeasure — это набор инструментов для решения лесотаксационных задач: стереодешифрирования и стереоизмерения характеристик леса, стереовекторизации лесных выделов по материалам дистанционного зондирования Земли.
    Подробнее

  • PHOTOMOD ScanCorrect — геометрическая калибровка планшетных сканеров
    Программа предназначена для геометрической калибровки планшетных сканеров. Позволяет использовать недорогие полиграфические сканеры в точной цифровой фотограмметрии после их специальной калибровки. Изображения, оцифрованные на планшетном сканере, исправляются программой PHOTOMOD ScanCorrect с целью устранения ошибок сканирования.

Рекомендуемая конфигурация

Процессор Intel Core i7
Оперативная память 32 ГБ (min 2 ГБ)
Видеокарта Рекомендованная карта Nvidia Quadro T1000.

В связи с новыми обновлениями Windows 10 мы наблюдаем прекращение поддержки драйверов устаревших серий видеокарт Nvidia Quadro. Устаревшими сериями видеокарт считаются те, которые больше не производятся. К ним относятся серии Quadro FX, Quadro K, Quadro M и Quadro от 410 до 6000 (без букв). Основной проблемой работы этих видео карт является отсутствие покадрового стерео режима (page-flipping stereo regime) в программе PHOTOMOD. На некоторых картах этих серий работа в стерео режиме в программе PHOTOMOD до сих пор доступна, но велика вероятность прекращения работы при новых обновлениях Windows 10. Во избежание возможных проблем работы в стерео режиме, мы рекомендуем использовать видеокарты серии Quadro T, Quadro P и Quadro RTX. При работе в Windows 7 проблем со стерео режимом на любых видеокартах не наблюдается.
Монитор Зеркальные стереомониторы типа StereoPixel LcReflex
HDD/SSD 4 ТБ
Операционная система Microsoft Windows 8.1, 10 x64

Для работы ключа аппаратной защиты необходим порт USB (для локальной версии PHOTOMOD) или подключение к локальной сети (для сетевой версии).


Руководство пользователя Краткое описание Модуль/программа PHOTOMOD
  • Установка системы PHOTOMOD.
  • Требования к программному обеспечению.
  • Cистема ресурсов и управление профилями.
  • Конвертер растровых изображений.
  • Оборудование для работы в стереорежиме.
  • Распределенная обработка.
  • Описание интерфейса и основных окон системы.
  • Распределенная обработка.
  • Конструктор систем координат.
  • Core.
  • System Monitor.
  • Control Panel.
  • Explorer.
  • Raster Converter.
  • Конструктор систем координат.
Программа GeoCalculator
(встроенная версия в ЦФС PHOTOMOD)

Пересчет геодезических координат точек из одной системы координат в другую. GeoCalculator
Программа PHOTOMOD GeoCalculator
(отдельно скачиваемая версия)
Пересчет геодезических координат точек из одной системы координат в другую.
Настройка параметров системы. Core

  • Создание проекта:
    • тип проекта,
    • система координат,
    • размещение данных проекта.
  • Формирование блока:
    • преобразование изображений,
    • загрузка изображений,
    • настройка изображений.
  • Функции управления проектами.

Конструктор систем координат
Core

  • Ввод характеристик камер.
  • Выполнение внутреннего ориентирования.
  • Выполнение взаимного ориентирования.
  • Ввод/измерение опорных точек и выполнение внешнего ориентирования.
  • Импорт/экспорт:
    • точек триангуляции,
    • элементов внешнего ориентирования.


AT
  • Уравнивание блоков снимков центральной проекции.
  • Уравнивание сканерных блоков.
SolverA
SolverS

  • Построение ЦМР:
    • расчет пикетов,
    • построение TIN,
    • построение DEM,
    • построение горизонталей.
DTM
Работа с векторными слоями. StereoDraw
Создание 3D-векторных объектов. 3D-Mod
Обработка данных БПЛА. PHOTOMOD UAS
Обработка лидарных данных. DTM

Построение ортофото и контроль точности.
Mosaic
  • Выравнивание яркости.
  • Нарезка на листы.
Mosaic
GeoMosaic
Исправление геометрических искажений аналоговых снимков, которые происходят при сканировании снимков планшетными полиграфическими сканерами. PHOTOMOD ScanCorrect
Использование горячих клавиш при работе в системе. Core
Установка геоида EGM2008.   Core
Стереодешифрирование и решение лесотаксационных задач.
  • Программный модуль StereoMeasure.
  • Программа Лесное дешифрирование.

PHOTOMOD 7.2.3544-7.3.3788

29.09.2022 | pdf.gif Скачать

Новые функциональные возможности

Общее
  • Колоризация (раскраска) внешнего облака точек LAS по изображениям проекта
  • Построение матрицы высот и TrueOrtho по внешнему облаку точек LAS в
PHOTOMOD AutoUAS
  • Ускорение процесса построения 3D-модели с использованием LAS по матрице высот
  • Преобразование LAS в матрицу высот и TrueOrtho
  • Дополнительные коэффициенты дисторсии при самокалибровке
  • Изменения в алгоритме встраивания мостов при ортотрансформировании
  • Модификации алгоритма вычисления диаграммы Вороного при создании ортофотопланов
  • Отбраковка точек по результатам предварительного уравнивания (объектно-ориентированный коррелятор)
  • Совместная фильтрация матриц высот по углу наклона и NDVI/NDWI-индексам
  • Запись NDVI-индекса в облако точек LAS при наличии ИК-канала в изображениях проекта
  • Новое 3D-окно. Прототип.
  • Прототип классификатора изображений c использованием NDVI
  • Объединение в файл растров из отдельных файлов-каналов с использованием коррелятора
  • Поддержка новых китайских космических сенсоров

  Фототриангуляция
  • Оптимизация работы автоматического поиска связующих точек с включенной опцией «искать по всему изображению»
  • Опция «Не учитывать точки со статусом «неуравненные» в окне отчета по взаимному ориентированию
  • Добавлен список камер с их калиброванными значениями в отчет по «Обработке блока» в случае, если камер в проекте несколько
  • Поддержка формата камеры от TerraPhoto
  • Присвоение изображениям новой камеры после уравнивания с самокалибровкой
  • Улучшен Отчет по обработке блока
Космическая съемка
  • Чтение номера ИК-канала из метаданных космических изображений
  • Приоритет RPC-коэффициентов при использовании геопривязки в Pan-Sharpening
  • Экспорт RPC-коэффициентов снимков в формат .RPB
  • Правильное распознавание уровня 4A спутника «Канопус»
Цифровые модели рельефа и поверхности
  • Ускорение процесса построения матрицы высот по облаку точек LAS
  • Модификация построения плотной матрицы высот (метод SGM) в случаях сильного изменения GSD по стереопаре (ближний и дальний план)
  • Распознавание растительности по ИК-каналу при построении плотной матрицы (метод SGM)
  • Учет существующей классификации облака точек LAS в Усредняющем фильтре и Интерполяции LAS
  • Статистика расчета NDVI (гистограмма)
  • Отображение информации о выбранной точке в окне LAS-viewer
  • Параметр «Максимальное количество соседних изображений» при построении облака точек LAS
  • Ускорение вычисления пирамиды при распределенных процессах построения матриц высот
  • Исправлено некорректное отображение NULL-значений матрицы высот в 3D-окне и окне 3D-Mod
  • Исправлена ошибка вычисления объема насыпи при сравнении двух матриц высот
  • Исключение выбранных классов из матрицы высот
  • Предварительная интерполяция облака точек при построении 3D-TIN, улучшающая геометрию гладких объектов.
Стереовекторизация
  • Выделение векторных объектов, в соответствии с их пространственным взаиморасположением
  • Добавлены новые опции в команду «Объекты вокруг вершин»
2D и 3D окно
  • Функция вычисления площади полигона с учетом третьей координаты
  • Ускорение загрузки растровых слоев в 3D-окне
Ортотрансформирование и мозаика
  • Ускорение ортотрансформирования при встраивании большого количества векторных объектов
  • Изменения алгоритма учета невидимых зон
  • Добавлена опция «Теги GeoTIFF в формате ГИС Панорама (ГСК-2011/ПЗ.90-11)» при ортотрансформировании
  • Функция присваивания имен из атрибутов при создании листов в GeoMosaic
  • Возможность добавления текстовых суффиксов и префиксов к именам выделенных листов проекта PHOTOMOD GeoMosaic
  • Учет областей без фона при выборе изображений по положению маркер

3D моделирование (PHOTOMOD 3D-Mod)
  • Настройка уровня детализации при использовании инструмента «Преобразовать в сетку»
  • Функция центрирования объекта
  • Поддержка объектов формата COLLADA
  • Импорт моделей формата *.DAE
  • Исправлена ошибка, возникающая при экспорте моделей в формат OBJ с выходным файлом более 4 Гб
  • Оптимизировано окно Параметров экспорта в формат .DAE
  • втоматический расчет центра геометрии моделей формата OBJ при импорте в PHOTOMOD 3D-Mod для улучшения качества отображения моделей

TrueOrtho
  • Дополнительные опции в параметрах глобального выравнивания TrueOrtho
  • Опции выбора цвета пикселей TrueOrtho по исходным растрам
PHOTOMOD AutoUAS
  • Пересчет внешнего облака точек (LAS) в систему координат проекта
  • Улучшения интерфейса
  • Добавлены кнопки для запуска Viewer и 3D-Mod
  • Автоматический запуск распределенной обработки при запуске программы
  • Поддержка внешней камеры в формате PHOTOMOD
  • Возможность экспорта модели 3D-TIN для открытия в Cesium
PHOTOMOD GeoCalculator
  • Поддержка импорта и экспорта системы координат с расширением XML для внешнего PHOTOMOD GeoCalculator
PHOTOMOD Conveyor
  • Поддержка изображений формата MegaTIFF
Raster Converter
  • Исправлен алгоритм обновления файлов метаданных при конвертации
  Project Manager
  • Распределенное добавление изображений ADS в проект через Raster Converter
  • Копирование путей в контрольной панели
Импорт-экспорт
  • Экспорт векторных объектов (пикетов) в формат .LAS

PHOTOMOD 7.1.3505 – 7.2.3544

14.12.2021 | pdf.gif Скачать

Новые функциональные возможности

Общее
  • Вычисление облака точек по космическим сканерным изображениям
  • Вычисление облака точек по изображениям ADS
  • Повышение надежности поиска связующих точек по космическим изображениям
  • Он-лайн уведомления о новых функциях системы
  • Поддержка многоканальных растров на всех этапах обработки
  • Цветовой баланс изображений проекта на этапе фототриангуляции с дальнейшим использованием в выходных продуктах
  • Поиск систематических ошибок на центрах фотографирования вдоль направления полета
  • Модификации алгоритма построения порезов при создании ортофотопланов
Фототриангуляция
  • Ускорение поиска связующих точек в режиме распределенной обработки
  • Коррекция накидного монтажа в случае наличия в проекте снимков с большими углами наклона (близкими к горизонту)
  • Объектно-ориентированный коррелятор для изображений ADS
  • Использование слоев проекта при автоматическом измерении опорных точек с ортофото и матрицы высот
Космическая съемка
  • Пакетный pan-sharpening на этапе создания проекта
  • Поддержка сенсора PeruSat
  • Опция «Предварительная отбраковка точек» в уравнивании проекта для отбраковки грубых ошибок
Цифровые модели рельефа и поверхности
  • Новый усредняющий фильтр для облака точек при построении плотной матрицы (метод SGM)
  • Пакетное построение 3D-TIN по DSM открытого проекта PHOTOMOD
  • “Сравнение” матриц высот внутри выделенного полигона
  • Ускорение медианного фильтра матрицы высот
  • Изменено вычисление нормалей для LAS по направлению реальной поверхности.
  • Билатеральный фильтр матрицы высот как отдельный, самостоятельный фильтр.
  • Оптимизация процесса удаления временных данных при построении матрицы высот
Стереовекторизация
  • Возможность задания параметров длина/ширина для CAD- объекта «Прямоугольник»
  • Возможность задавать тип создаваемого атрибута при использовании инструмента "Записать высоту объектов над матрицей высот в атрибут"
  • Объединение векторных ресурсов с классификатором
  • Возможность создания прямоугольников с заданными параметрами в функции «объекты вокруг вершин»
  • Возможность инвертирования цвета в стереоокне
Ортотрансформирование и мозаика
  • Дополнительные параметры процесса построения области без фона
3D моделирование (PHOTOMOD 3DMod)
  • Возможность выбора внешней текстуры окружения рабочего пространства (облака и т.д.)
  • Новый инструмент выделения граней при изменении сетки и текстурных координат
  • Пакетный экспорт моделей формата json в другие форматы
  • Экспорт 3D-TIN в распространенные форматы, в том числе Cesium 3D Tiles
  • Исправлена ошибка, возникающая при экспорте в 3D-Mod 3D-TIN моделей в формат JSON с пересчетом СК
TrueOrtho
  • Улучшения цветобаланса
  • Исправлена ошибка неверного заполнения “дыр” в TrueOrtho для черно-белых растров
DustCorrect
  • Поддержка форматов MSTIFF и MegaTIFF (без сжатия)
  • Опция «Не менять время/дату» при редактировании
Импорт-экспорт
  • Пакетный экспорт векторных объектов из ресурсов, не относящихся к открытому проекту.
  • Сохранение статуса опорных/контрольных/исключенных точек при импорте каталога измерений опорных точек
  • Возможность записывать высоту векторных объектов в код "Elevation" во время экспорта в формат DXF.
  • Опция пересчета системы координат при использовании пакетного экспорта
PHOTOMOD GeoCalculator
  • Поиск системы координат по имени и описанию
  • Исправлено описание системы координат МСК-27
PHOTOMOD AutoUAS
  • Возможность ввода значения СКО центров фотографирования
  • Экспорт 3D-модели в формат Cesium

PHOTOMOD 7.0.3323 – 7.1.3520: новые функциональные возможности

02.08.2021 | pdf.gif Скачать

Новые функциональные возможности

Общее

  • PHOTOMOD AutoUAS – программное обеспечение для полного автомата обработки изображений с БПЛА с максимально упрощенным интерфейсом

  • PHOTOMOD StereoClient – приложение для удаленной работы с проектом PHOTOMOD в полнофункциональном стереорежиме

  • Независимость от накидного монтажа при аэротриангуляции (триангуляция залетов любой сложности)

  • Значительное увеличение скорости вычисления облака точек (LAS)

  • Дополнительные фильтры при вычислении облака точек (LAS)

  • Измененные предопределенные наборы параметров при измерении связующих точек (объектно-ориентированный коррелятор)

  • Повышение качества измерений связующих точек на разновременных снимках

Системы координат

  • Поддержка греческой системы координат EGSA87

  • Поддержка IRENET95 / Irish Transverse Mercator (EPSG:2157) (ITM)

Создание проекта

  • Чтение высоты относительно точки взлета из формата XMP

  • Ускорение чтения значение элементов внешнего ориентирования из формата XMP

  • Устранение проблемы неверной сортировки изображений при добавлении в многопоточном режиме

Фототриангуляция

  • Различные значения предельного отношения фокусного расстояния к базису съемки для аэросъемки и съемки с БПЛА (по умолчанию)

  • Модификации алгоритма самокалибровки для случаев съемки с большими углами отклонения от надира

  • Настройка количества стереопар, включаемых в отчет уравнивания

  • Коррекция накидного монтажа для случаем съемки с большим диапазоном углов

  • Решение проблемы с самокалибровкой камеры MIDAS (5 объективов)

  • Ускорение удаления дублированных связующих точек в проекте

  • Выбор единиц измерения и типов ошибок в опциях формирования отчета по взаимному ориентированию

  • Значение СКО измерений для изображений БПЛА по умолчанию = 0.5 пикс

  • Модификации триангуляции при съемке изображений одного проекта разными камерами

  • Использование всех связующих точек проекта при самокалибровке камеры по «многоплетам»

  • Инструмент автоматического переноса опорных точек с ортофотоизображения в проект

  • Автоматический подбор уровня пирамиды в зависимости от размера изображения при измерение связующих точек

Космическая съемка

  • Опция учета «предварительного уравнивания» при переносе опоры на изображения проекта с ортофотоплана

  • Уравнивание с этапами – возможность загружать результаты предыдущего уравнивания для каждого из этапов

  • Поддержка Pléiades Neo (Airbus D&S)

Цифровые модели рельефа и поверхности

  • Деление больших облаков точек на фрагменты в процессе обработки (ускорение)

  •  Объединение задач создания блоков LAS в случае, если их количество превышает 500 (ускорение)

  • «Отмена» в операциях редактирования матрицы высот

  • Использование точки отсчета при нарезке LASа на фрагменты (ускорение)

  • Частичная реализация режима многократной засечки (multiray) при построении ЦМП

  • «Сравнение» матриц высот внутри выделенного полигона

  • Изменения в отчете по операции сравнения матриц высот

  • Создание сетки для построения ЦМР на текущей высоте маркера

  • Возможность выбора типа атрибута в операции записи высоты объекта над матрицей высот в атрибут

  • Контроль точности матрицы высот по векторным объектам – возможность записи выбранных атрибутов в выходной csv-файл

  • Исправление ошибки при пакетном импорте матрицы высот из MTW

  • Исправление ошибки при вычислении объемов в случае поверхности в формате TIN

Стереовекторизация

  • Опция топологической связности вершин при векторизации крыш с целью объединения 3D моделей при экспорте (одна сложная крыша = одна модель)

Ортотрансформирование и мозаика

  • Коррекция алгоритма встраивания мостов в ЦМР при ортотрансформировании

  • 3D моделирование

  • Модификации алгоритма построения 3D TINa по матрице высот

  • Распределенная билатеральная фильтрация

  • Пакетный экспорт 3D модели в OSGB

  •  Упрощение (уменьшение количества треугольников) 3D TINa без потери качества

  • Новые параметры сглаживающего фильтра 3D TINa по умолчанию

  • Новый алгоритм гладкой интерполяции при заполнении пустот в ЦМР

  • Изменения алгоритма построения mesh-сетки

  • Возможность измерений по 3D-модели

  • Исправление ошибки построения 3D TINa по стереопаре ADS в случае значительных водных поверхностей

  • Исправление ошибки экспорта модели из формата tx3 в b3dm и json

TrueOrtho

  • Повышение качества цветобаланса

  • Изменения параметров процесса по умолчанию в зависимости от размера пиксела на местности исходной ЦМП

  • Исправление ошибки записи четвертого канала в случае 16-битного входного растра

  • Дополнительный учет высотных объектов

  • Ускорение заполнения мертвых зон

Импорт-экспорт

  • Экспорт систем координат в формат RSW

  • Исправление ошибки пропуска части объектов при импорте из SXF

Распределенная обработка

  • Автоматическое вычисление количества одновременно запускаемых мультитредовых задач в зависимости от объема оперативной памяти

PHOTOMOD GeoCalculator

  • Новая версия программного обеспечения

  • Присутствие в базе данных СК-63 и МСК по регионам

  • Геоиды EGM2008 с сетками с шагом 1' и 2.5'

  • Преобразования датумов Молоденского-Бадекаса

  • Просмотр всех параметров системы координат в одном окне

  • Оптимизация выполнения пересчетов (исключение избыточных вычислений)

PHOTOMOD 6.5.2764 – 7.0.3323: новые функциональные возможности

24.11.2020 | pdf.gif Скачать

Общее
  • Поддержка вычислений на GPU в ряде процессов
  • PHOTOMOD UAS. Ограничение размера входного изображения ― 100 МП
  • Упрощение интерфейса UAS на этапе загрузки изображений
  • Доработки GUI монитора распределенной обработки
  • Настраиваемое меню быстрых команд в верхней части 2D окна
  • Оптимизация распределенной обработки PHOTOMOD под архитектуру NUMA
  • Модификации интерфейса системы для работы на ноутбуках с низким
  • разрешением экрана
Системы координат
  • Поддержка ГОСТ 32453-2017 (в том числе - ГСК-2011)
  • Поддержка пересчета из МСК и СК-63 в WGS 84
  • Поддержка геоцентрической системы координат WGS-84
Фототриангуляция
  • Значительное ускорение уравнивания больших блоков за счет использования мультитредового режима
  • Радикальные изменения алгоритма измерения связующих точек объектно-ориентированным коррелятором (главным образом БПЛА) с целью повышения качества обработки
  • Усовершенствования метода моделей, как начального приближения для повышения надежности уравнивания
  • Повышение надежности уравнивания для сложных случаев съемки (нестабильные значения углов и перекрытий)
  • Импорт значение угловых элементов внешнего ориентирования из XMP-формата
  • Значительное упрощение поиска опорных точек на исходных изображениях
  • Ускорение процесса измерения связующих точек для изображений без пирамид
  • Ускорение фильтрации по параллаксам и триплетам
  • Импорт паспортов камер из Metashapе и Pix4D
  • Чтение и сохранение каталога точек триангуляции в мультитредовом режиме
  • Возможность сдвига координат центров фотографирования в каталоге на константу (для всех или выбранных снимков)
  • Таблица со списком снимков и количеством связующих точек
Космическая съемка
  • Отображение значения азимута, помимо угла отклонения от надира и азимута в окнах ручных измерений связующих точек
Цифровые модели рельефа и поверхности
  • Новый алгоритм вычисления облака точек
  • Фильтр ЦМП – ЦМР
    - Новый параметр – “Угол наклона”
    - Фильтрации грубых ошибок “вниз”
    - Возможность использовать при фильтрации растр TrueOrtho
    - Многопроходная фильтрация. Улучшение работы на холмистой местности
  • Распределенная обработка при заполнении “дыр” в матрице высот методом гладкой интерполяции
  • Независимое построение ЦМП и облака точек (разделение процессов
  • Модификации метода MI (Mutual Information) при построении ЦМП
  • Фильтр облака точек “по плотности данных”
  • Автоматический выбор значений “штрафов” (параметр построения ЦМП)
  • Вывод на экран статистической информации об облаке точек и матрице высот
  • Построение ЦМР для областей построения из нескольких полигонов.
  • Ускорение медианного фильтра матрицы высот
  • Фильтрация матрицы высот по углу наклона внутри и вне выбранных полигонов
  • Новый интерфейс окна “Гистограмма” и значительное ускорение ее вычисления
  • Пакетный пересчет матриц высот из одной системы координат в другую в распределенном режиме
  • Возможность настройки точности ЦМП при ее построении
  • Доработка интерфейса построения профилей по матрице высот
  • Новый интерфейс окна вычисления объемов
  • Встраивание в матрицу высот поверхности, построенной по вершинам полигона
  • Экспорт параметров картографической проекции в формат MTW
TrueOrtho
  • Поддержка четырех каналов в TrueOrtho
  • Отбраковка пикселей значительных цветовых отличий при построении TrueOrtho
3D моделирование
  • Многократное ускорение текстурирования 3D-TIN
  • Изменения окна построения 3D TIN
  • Сглаживание 3D TIN
  • Экспорт 3D модели в OSGB формат (многоуровневый)
  • Исправление ошибки отображения шарообразной поверхности вокруг модели
Векторный редактор
  • Опция курсора с сеткой для оценки размера объекта векторизации
  • Импорт 3D face – объектов из формата DXF
  • Опция экспорта в DXF объектов в формате 2D
Ортотрансформирование и мозаика
  • Коррекция алгоритма построения порезов
  • Ускорение загрузки растров в PHOTOMOD GeoMosaic
  • Дополнительные опции экспорта параметров датума и проекции в GeoTIFF
PHOTOMOD Conveyor
  • Упрощение инсталляции и запуска
  • Удаление острых выбросов “вниз” при фильтрации ЦМП

PHOTOMOD 6.4.2295 - 6.5.2764: новые функциональные возможности

22.11.2019 | pdf.gif Скачать

Общее

    Новый алгоритм уравнивания сети фототриангуляции:
  • значительное ускорение уравнивания для “сложных” залетов (нестабильные значения углов поворота и перекрытий);
  • полная интеллектуальная автоматизация отбраковки ошибочных связующих точек;
  • поддержка многопоточности в процессе вычислений;
  • модификации инструмента самокалибровки.
    Новая реализация процесса распределенной обработки:
  • повышение надежности и устойчивости к сбоям локальной сети;
  • общее ускорение;
  • новый интерфейс пользователя;
  • быстрое управление задачами. Остановка задачи происходит мгновенно на удаленном клиенте;
  • мгновенный запуск задач без задержек;
  • возможность просмотра лога прямо в окне монитора распределенной обработки для любой задачи, запущенной на любом клиенте;
  • краткий отчет и статистика времени обработки;
  • при создании задач разными клиентами возможность смотреть по каждому клиенту как статистику, так и список только его задач;
  • задачи отправляются в обработку, равномерно загружая клиентов, и выполняются последовательно;
  • возможность экспорта логов.
    Кардинальное повышение качества построения и визуализации 3D-моделей:
  • повышение точности и детальности ЦМП;
  • поддержка слоев и тайлов при сохранении и экспорте 3D-модели для быстрой и комфортной перерисовки;
  • поддержка формата json;
  • повышение качества текстурирования;
  • изменения алгоритма преобразования ЦМП - ЦМР;
  • усовершенствование 3D-моделирования по космическим изображениям.
    Новые инструменты стереовекторизации:
  • новые шаблоны при векторизации крыш;
  • инструменты объединения, разрезания и выравнивания векторных объектов.
    PHOTOMOD Conveyor:
  • версия для Linux;
  • REST API;
  • новый удобный интерфейс.

PHOTOMOD 6.3.2179–6.4.2295: новые функциональные возможности

Общее

  • Автоматическое построение текстурированных 3D-моделей (3D-TIN) по матрице высот и по облаку точек (LAS)
  • Создание 3D-моделей по данным космической сканерной съемки
  • Новые инструменты фильтрации облаков точек (LAS)
  • Многократное ускорение уравнивания блоков космических снимков
  • Улучшенное качество плотных ЦМП и True Ortho
  • Снижение ограничения PHOTOMOD UAS на размер входного изображения до 80 МП

Системы координат

  • Полная поддержка ГСК-2011

Фототриангуляция

  • Расширенные возможности определения угла Каппа по направлению траектории для данных наклонной съемки (Ориентирование/ Каталог элементов внешнего ориентирования/ Установить угол каппа по направлению траектории/ Дополнительно)

Космическая съемка

  • Поддержка сенсоров Aist-2D и PlanetScope
  • Ускорение уравнивания блоков космических снимков (Параметры уравнивания/ Снимки/ Включить оптимизацию)
  • Расширение возможностей экспорта RPC-коэффициентов для проектов, уравненных с аффинной поправкой

Цифровые модели рельефа

  • Автоматическое построение 3D-TIN по матрице высот в одном цикле с созданием плотной ЦМП (ЦМР/ Матрицы высот/ Построить матрицу высот/ Плотная ЦМП (метод SGM)/ Создавать 3D-TIN)
  • Автоматическое построение 3D-TIN по облаку точек (LAS) и по матрице высот (ЦМР/ TIN/ Построить 3D-TIN)
  • Оптимизация скорости и упрощение интерфейса фильтра по углу наклона (ЦМР/ Матрицы высот/ Фильтрация по углу наклона)
  • Возможность пересчета облаков точек (LAS) из одной системы координат в другую и их обрезки по полигонам (ЦМР/ LAS/ Преобразование координат LAS-файлов и Обрезка LAS-файлов по полигонам)

Векторный редактор и 3D-MOD

  • Новые режимы выравнивания и масштабирования векторных объектов (Редактирование/ Режим выравнивания, Редактирование/ Масштабировать при выравнивании, Сервис/ Параметры/ Векторы/ Менять Z выравниваемого объекта)
  • Поддержка новых форматов экспорта 3D-моделей из 3D-MOD (.obj, .b3dm, .json, .gltf)

 PHOTOMOD GeoMosaic

  • Возможность учета невидимых зон в одном слое с облачностью при построении порезов (Порезы/ Облачность/Невидимые зоны)

История изменений предыдущих версий

История изменений

История изменений_6.4.2295159 Кб


История изменений_6.3.2179159 Кб


История изменений_6.1.1887–6.2.2036158 Кб


История изменений_6.0.2.1823–6.1.1887153 Кб


История изменений_6.0.1.1788–6.0.2.1823152 Кб


История изменений_6.0.1725–6.0.1.1788154 Кб


История изменений_5.3.1619–6.0.1725161 Кб


Заказать продукт

Защита от автоматического заполнения
Введите символы с картинки*
* Обязательные для заполнения поля
