PHOTOMOD Lite

Бесплатное решение для знакомства с возможностями системы PHOTOMOD или выполнения научно-образовательных проектов.

PHOTOMOD Lite
PHOTOMOD
7.0.3246 ×64
Версия доступна в Личном кабинете.
Скачать Lite-версию
Фототриангуляция
Ключевые характеристики
Ключевые характеристики
  • Бесплатный программный продукт для фотограмметрической обработки космических и аэрофотоснимков.
  • Полнофункциональная версия.
  • Отличное решение для процесса обучения.
  • Демонстрационные проекты.
Ограничения
  • Возможна работа только с файлами и ресурсами, расположенными на локальном жестком диске; заблокировано подключение папки централизованного управления и использование сетевых профилей.
  • Заблокирована работа с проектами ADS40/80/100.
  • Ограничение на максимальное количество снимков в проекте: 40 — для съемки в центральной проекции, 2 — для космической сканерной съемки, 2 — для сенсора A3 (SLF).
  • Ограничение на объем векторных данных — 50 000 точек, 500 полилиний.
  • Поддерживается создание и чтение матриц высот со стороной не более 800 ячеек.
  • Объем выходного ортофотоплана — не более 50 MPix.
  • Максимальное число задач в очереди распределенной обработки — 10, поддерживается только распределение задач на одном (локальном) компьютере.
  • Проект GeoMosaic может содержать не более 20 изображений по 20 MPix.
Ограничения
Демонстрационные проекты
  • Аэрофотосъемка RC-30. Обрабатываемый блок состоит из 2 маршрутов, по 3 снимка (2 стереопары) в каждом.
  • Аэрофотосъемка DMC. Обрабатываемый блок состоит из 2-х маршрутов по 3 изображения в каждом. Снимки цветные, получены цифровой камерой DMC.
  • Аэрофотосъемка UltraCamX. Обрабатываемый блок состоит из 2-х маршрутов по 3 изображения в каждом. Снимки цветные, олучены цифровой камерой UltraCamX.
  • Данные БПЛА. Проект состоит из 40 снимков. Использована цифровая фотокамера Canon EOS 500D, 18 Mpix.
  • Космическая съемка GeoEye-1 (0.5 м). Проект состоит из стереопары космических изображений на территорию г. Хобарт (о. Тасмания, Австралия), полученная 17 февраля 2009 года.
Применение
Программа PHOTOMOD Lite предназначена для знакомства с возможностями системы PHOTOMOD, выполнения тестовых проектов с данными пользователя и не предполагает коммерческого использования.
Знакомство с возможностями системы PHOTOMOD
Выполнения тестовых проектов с данными пользователя
Обучение студентов или выполнение научно-образовательных проектов.

Результаты формирования

Приведенная цена соответствует стоимости одной лицензии, расчет полной стоимости заказа производится специалистами компании согласно скидкам: 2-я копия - 10%, 3-я копия - 12,5%, 4-я копия - 15%,5-я копия - 17,5%, 6-я копия - 20%, более – по запросу».
Результатов не найдено. Попробуйте указать другие входные и выходные данные.

Пространственная фототриангуляция

Для точного расчета элементов ориентирования снимков и обеспечивают высокую геометрическую точность конечных продуктов: ЦМР, ортофотопланов, цифровых карт.

Цифровые модели рельефа и местности

По результатам стереообработки блоков аэро-и космических изображений. Построенная в PHOTOMOD цифровая модель рельефа — это гарантия высокого качества ортофотоплана,а также источник подробной информации о рельефе местности для выполнения аналитических задач.

2D и 3D-векторизация

Полученные в процессе векторизации объекты могут составлять топографическую основу картографической продукции или служить исходными данными для создания математической модели (геометрии) сцены при трехмерном моделировании местности.

Ортотрансформирование и создание мозаик

Выходной продукт (ортофотоплан) представляется в виде единого кадра или набора листов в заданной картографической проекции с зарамочным оформлением.

3D-моделирование

Полученные модели благодаря высокому метрическому качеству могут использоваться при решении прикладных аналитических задач, а благодаря визуальной привлекательности и наглядности могут быть полезными при создании ярких и убедительных мультимедийных презентаций и роликов.

Картографирование

В комплект поставки PHOTOMOD входит ГИС-приложение — ГИС Панорама 2011 Мини. Приложение предназначено для создания, редактирования и печати цифровых карт и планов городов различного назначения, ведения баз данных с настройкой пользовательских форм для просмотра таблиц и т.п.

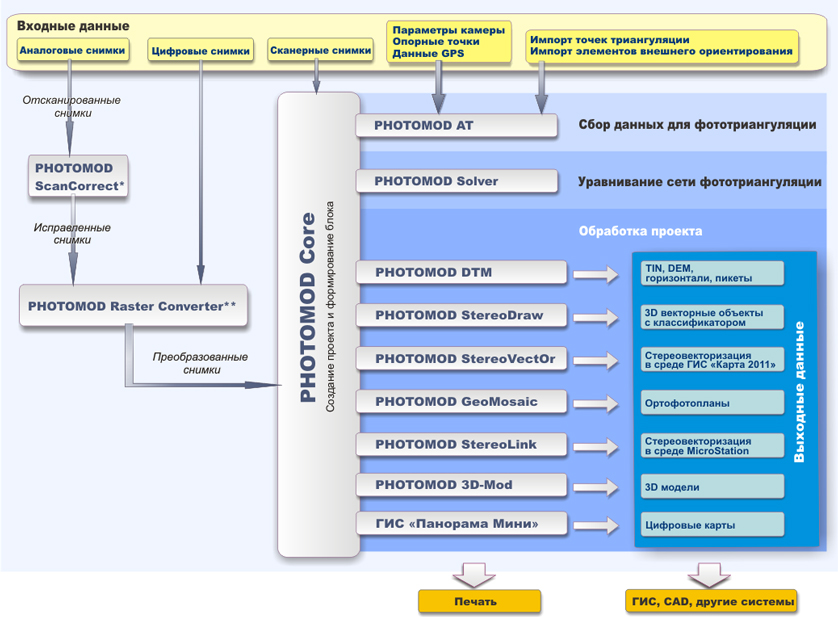

Гибкость цифровой фотограмметрической системы PHOTOMOD заключается в ее модульности. Каждый модуль системы предназначен для выполнения необходимых операций на соответствующем этапе обработки проекта. Вы покупаете только те модули и в таком количестве, которое необходимо для вашего технологического цикла. Таким образом достигается оптимальная настройка конфигурации системы под конкретное производство.

12 основных модулей PHOTOMOD

  • PHOTOMOD Core — управляющая оболочка
    Единая управляющая оболочка системы PHOTOMOD служит для подключения функциональных возможностей различных модулей, а также реализует средства для создания и управления проектами, формирования блока изображений, управления камерами проекта, просмотра/импорта/экспорта ЦМР, векторов, точек триангуляции, просмотра данных обработки в 3D-окне, просмотра отчетов, моновекторизации, импорта элементов внешнего ориентирования и построения накидного монтажа с учетом различных входных данных.

  • PHOTOMOD AT — выполнение этапа построения сети фототриангуляции
    PHOTOMOD AT служит для выполнения этапа построения сети фототриангуляции. Этап сбора данных в PHOTOMOD AT включает: внутреннее ориентирование снимков, ввод и измерение координат опорных точек, измерение координат связующих точек в областях продольного и поперечного перекрытия. Данные построения сети используются далее при уравнивании.
    Подробнее

  • PHOTOMOD SolverA — уравнивание сетей фототриангуляции для снимков в центральной проекции
  • PHOTOMOD SolverS — уравнивание сетей фототриангуляции для сканерных снимков
    PHOTOMOD SolverA и SolverS предназначены для уравнивания маршрутных и блочных сетей фототриангуляции. Для уравнивания блока снимков центральной проекции и космических сканерных снимков в системе предусмотрено несколько методов уравнивания. Контроль точности результатов уравнивания отображается графически в виде векторов ошибок.

  • PHOTOMOD DTM — построение ЦМР
    PHOTOMOD DTM предназначен для создания цифровых моделей рельефа (ЦМР). Возможность работы с ЦМР в различных видах (набор пикетов, TIN, матрица высот, горизонтали), редактирование в моно/стереорежиме, просмотр и анализ в 3D-окне и широкий набор вспомогательных функций для обработки ЦМР делают PHOTOMOD DTM гибким и удобным инструментом для решения большинства задач. Имеется множество форматов импорта/экспорта векторных объектов, TIN и матрицы высот.
    Подробнее

  • PHOTOMOD dDSM — построение плотной модели поверхности
    В системе PHOTOMOD предусмотрена возможность построения плотной матрицы высот методом SGM (Semi-Global Matching), размер ячейки которой соответствует одному пикселу изображения.
    Подробнее

  • PHOTOMOD StereoDraw — стереовекторизация и трехмерное моделирование
    PHOTOMOD StereoDraw предназначен для создания и редактирования трёхмерных векторных объектов в стереорежиме с привязкой к классификатору. Трёхмерные векторные объекты (3D-векторы) в дальнейшем могут использоваться как базовая основа для построения модели рельефа при загрузке в PHOTOMOD DTM. Существует возможность создания трехмерных моделей в программе PHOTOMOD 3D-Mod, которая входит в состав PHOTOMOD StereoDraw. Кроме того, поддерживается импорт созданных векторных объектов из множества распространенных форматов и экспорт в различные форматы.
    Подробнее

  • PHOTOMOD 3D-Mod — построение и отображение трехмерных метрически точных моделей местности
    PHOTOMOD 3D-Mod предназначен для построения и редактирования трехмерных моделей местности с текстурами объектов, а также для создания анимированных презентаций построенных моделей. PHOTOMOD 3D-Mod — это эффектный и выгодный способ преподнесения информации о местности, наглядно демонстрирующий взаиморасположение объектов, планировку населенных пунктов и панорамы современных городов.
    Подробнее

  • PHOTOMOD Mosaic — построение ортофотопланов
    PHOTOMOD Mosaic предназначен для построения ортофотопланов из отдельных растровых изображений. В процессе построения корректируются геометрические и фотометрические искажения. Результатом ортотрансформирования является единый лист или набор листов в заданной картографической проекции. Создание ортофотопланов возможно в режиме распределенной обработки. Для контроля точности построения ортофотопланов существует возможность отображения векторов ошибок на точках — разница проекции положения одной и той же точки с разных снимков на используемую матрицу высот.
    Подробнее

  • PHOTOMOD StereoMeasure — решение лесотаксационных задач
    Программный модуль PHOTOMOD StereoMeasure — это набор инструментов для решения лесотаксационных задач: стереодешифрирования и стереоизмерения характеристик леса, стереовекторизации лесных выделов по материалам дистанционного зондирования Земли.
    Подробнее

  • ГИС «Панорама Мини» — создание цифровых карт местности (в монорежиме)
    ГИС «Панорама Мини» предназначена для создания, редактирования и печати цифровых карт и планов различного назначения, ведения баз данных с настройкой пользовательских форм для просмотра таблиц, формирования запросов и отчетов, для просмотра схем территориального планирования, градостроительного кадастра и других задач.

  • PHOTOMOD ScanCorrect — геометрическая калибровка планшетных сканеров
    Программа предназначена для геометрической калибровки планшетных сканеров. Позволяет использовать недорогие полиграфические сканеры в точной цифровой фотограмметрии после их специальной калибровки. Изображения, оцифрованные на планшетном сканере, исправляются программой PHOTOMOD ScanCorrect с целью устранения ошибок сканирования.

Рекомендуемая конфигурация

Процессор Intel Core i7
Оперативная память 32 ГБ (min 2 ГБ)
Видеокарта На базе чипа NVIDIA Quadro K2000
Монитор Зеркальные стереомониторы или высокочастотные мониторы с поддержкой nVidia 3D Vision Ready
HDD/SSD 4 ТБ
Операционная система Microsoft Windows 7, 8.1, 10 x64

Для работы ключа аппаратной защиты необходим порт USB (для локальной версии PHOTOMOD) или подключение к локальной сети (для сетевой версии).


Руководство пользователя Краткое описание Модуль/программа PHOTOMOD
  • Установка системы PHOTOMOD.
  • Требования к программному обеспечению.
  • Cистема ресурсов и управление профилями.
  • Конвертер растровых изображений.
  • Оборудование для работы в стереорежиме.
  • Распределенная обработка.
  • Описание интерфейса и основных окон системы.
  • Распределенная обработка.
  • Конструктор систем координат.
  • Core.
  • System Monitor.
  • Control Panel.
  • Explorer.
  • Raster Converter.
  • Конструктор систем координат.
Пересчет геодезических координат точек из одной системы координат в другую. GeoCalculator
Настройка параметров системы. Core

  • Создание проекта:
    • тип проекта,
    • система координат,
    • размещение данных проекта.
  • Формирование блока:
    • преобразование изображений,
    • загрузка изображений,
    • настройка изображений.
  • Функции управления проектами.

Конструктор систем координат
Core

  • Ввод характеристик камер.
  • Выполнение внутреннего ориентирования.
  • Выполнение взаимного ориентирования.
  • Ввод/измерение опорных точек и выполнение внешнего ориентирования.
  • Импорт/экспорт:
    • точек триангуляции,
    • элементов внешнего ориентирования.


AT
  • Уравнивание блоков снимков центральной проекции.
  • Уравнивание сканерных блоков.
SolverA
SolverS

  • Построение ЦМР:
    • расчет пикетов,
    • построение TIN,
    • построение DEM,
    • построение горизонталей.
DTM
Работа с векторными слоями. StereoDraw
Создание 3D-векторных объектов. 3D-Mod
Обработка данных БПЛА. PHOTOMOD UAS
Обработка лидарных данных. DTM

Построение ортофото и контроль точности.
Mosaic
  • Выравнивание яркости.
  • Нарезка на листы.
Mosaic
GeoMosaic
Исправление геометрических искажений аналоговых снимков, которые происходят при сканировании снимков планшетными полиграфическими сканерами. PHOTOMOD ScanCorrect
Использование горячих клавиш при работе в системе. Core
Установка геоида EGM2008.   Core
Стереодешифрирование и решение лесотаксационных задач.
  • Программный модуль StereoMeasure.
  • Программа Лесное дешифрирование.
